在半导体超纯水制备中，气液分离膜如何保障水质达到ppb级别？

    作为一名技术开发人员，我每天思考的核心问题就是：如何让我们的膜技术，在诸如半导体这种极端苛刻的应用场景中，做到“万无一失”。

    今天，我想和大家深入探讨一下半导体超纯水（UPW）制备链条中一个至关重要却常被忽视的环节——脱气，以及我们研发的脱气膜，是如何成为保障水质最终达到ppb 级别的“守门员”的。

一、 为什么PPB级超纯水是半导体的“生命线”？

    在开始讲技术之前，我们必须理解问题的严重性。目前先进制程的芯片，线宽已经达到纳米级别，比如3nm、5nm。一根头发丝的直径大约是5万纳米。在这种尺度下，水中任何微小的杂质，都像是扔进精密钟表里的一把沙子。

• 离子污染会导致电路短路、栅氧层击穿。

• 颗粒物会造成物理性划伤和缺陷。

• 而溶解气体，其危害同样致命：

  • 氧气（O₂）：是强氧化剂，会在晶圆表面形成氧化层，改变半导体材料的电学特性。

  • 二氧化碳（CO₂）：溶于水会形成碳酸根离子（CO₃²⁻）和碳酸氢根离子（HCO₃⁻），这直接增加了水的总电阻率，使其无法达到18.2 MΩ·cm的极限值，并引入可测出的离子污染。

  • 氮气（N₂）：虽然化学惰性，但会在后续工艺如光刻胶涂布或湿法刻蚀中形成微气泡，导致图形缺陷或刻蚀不均。

    要达到ppb级别的纯度，就意味着我们需要将水中溶解气体的浓度从通常的ppm级别，降低到ppb甚至更低水平。

二、 脱气膜：凭什么成为“终极武器”？

    脱气膜技术，是一种基于气液分离过程。它不像化学药剂法会引入新的杂质，也不像加热法能耗巨大。其核心在于我们精心设计和制造的中空纤维膜。

    这套系统的精妙之处，可以概括为三个关键词：

    1. 选择性：分子级别的“筛网”
    我们的脱气膜并非普通的过滤器。它由数上万根极细的中空纤维膜组成，纤维壁上有极其微小的孔洞。这些孔洞的大小经过精确设计，允许气体分子（如O₂、CO₂）顺利通过，而水分子和溶解离子、颗粒物则被牢牢“锁”在管道另一侧，就像为气体分子开设了一条“专属VIP通道”，只许气体过，不许水流过。

    2. 驱动力：高真空创造的“浓度陡坡”
    仅仅有通道还不够，我们需要一个强大的驱动力让气体分子“愿意”离开水体。我们在膜丝一侧加持续的高真空（通常绝对压力在50 Torr左右）根据亨利定律和道尔顿分压定律，膜另一侧的气体分压几乎为零，远低于水中的气体分压。这个巨大的分压差，形成了强大的推动力，迫使水中的溶解气体分子迅速透过膜壁，被真空泵抽走。

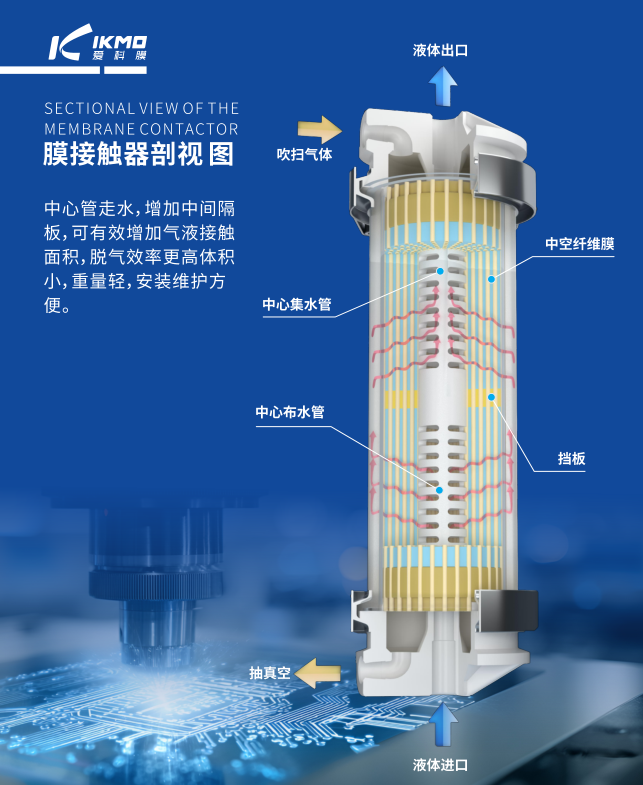

    3. 效率与稳定：极致优化的流道设计
    为了达到ppb级别的去除率，我们对膜组件的内部结构进行了极致优化。水流在中空纤维膜一侧以特定的流速和流态前进，确保每一滴水都有充分的机会与膜壁接触。这个过程是连续、在线的，无需停机再生，保证了超纯水系统7x24小时稳定运行。

三、 我们如何攻克PPB级别的技术难点？

    作为研发人员，我须坦诚地说，市场上并非所有的脱气膜都能胜任ppb级别的任务。我们从材料到工艺，克服了两大核心挑战：

    挑战一：如何实现“零析出”？
    这是最关键的挑战。如果膜材料本身在水流的长期冲刷下，有哪怕极其微量的有机物或金属离子析出，那么脱气过程本身就成了新的污染源。我们通过：

• 顶级原料：采用极高纯度的聚合物原料，从根本上杜绝杂质引入。

• 独家后处理工艺：通过一套复杂的清洗和稳定化工艺，确保膜丝在出厂前就已洗净，达到超纯水应用的洁净度要求。

挑战二：如何应对“波动性”？
    半导体工厂的水量需求是波动的。我们的膜系统具有极宽的操作弹性，在30%-120%的流量范围内，都能保持高效的脱气率，确保在任何工况下，产水水质都稳定在ppb级别。

    根据我对市场同类产品的研究，我们的膜产品基本已经达到了3M公司生产的Liqui-Cel膜接触器系列同样的产品性能。

四、 实际效果：不仅是脱气，更是水质“稳定器”

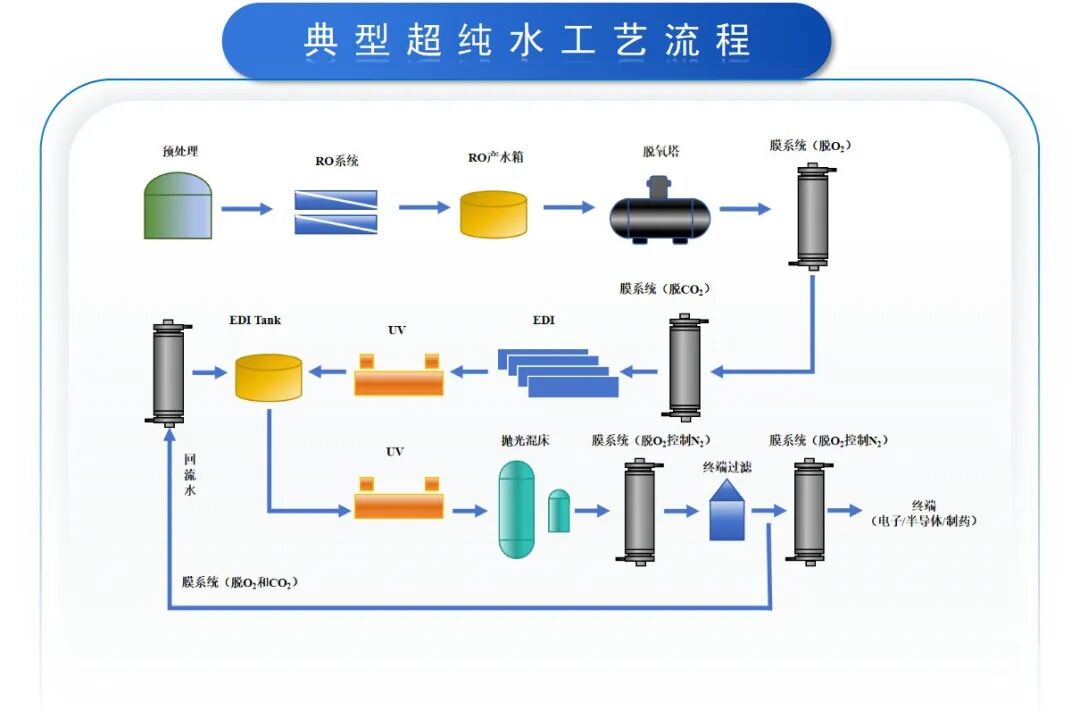

    在我们客户的超纯水系统中，我们的脱气膜模块被放置在混床离子交换或电去离子（EDI）之后，作为进入生产线前的最后一道屏障。它的作用是：

• 将溶解氧降至 < 1 ppb，甚至达到0.5 ppb以下。

• 将二氧化碳降至 < 100 ppb 从而确保水的电阻率稳定在18.24 MΩ·cm的理论极限值。

• 从根本上消除了由微气泡引起的工艺缺陷。

    这不仅仅是去除气体，更是为整个超纯水系统安装了一个强大的“稳定器”，为芯片的良率保驾护航。

结语

    在半导体这个追求极致的行业里，每一项技术细节都值得用工匠精神去打磨。脱气膜，这个看似简单的组件，实则凝聚了我们在材料科学、流体力学、表面化学等多个领域的心血。当我们的客户能够稳定量产7nm、5nm甚至更先进的芯片时，我们知道，这其中也有我们一份微不足道却至关重要的贡献。

    欢迎同行和朋友们在评论区交流指正。如果大家对膜技术的具体细节感兴趣，我后续可以再分享更多。
