为工业级喷墨系统“清肺”：脱气膜技术的原理、选型与深度集成指南

一、必要性：溶解气体是系统级风险的根源

墨路中的气体以两种形式存在：肉眼可见的游离气泡和更隐蔽的溶解气体。后者是诸多“玄学故障”的元凶。

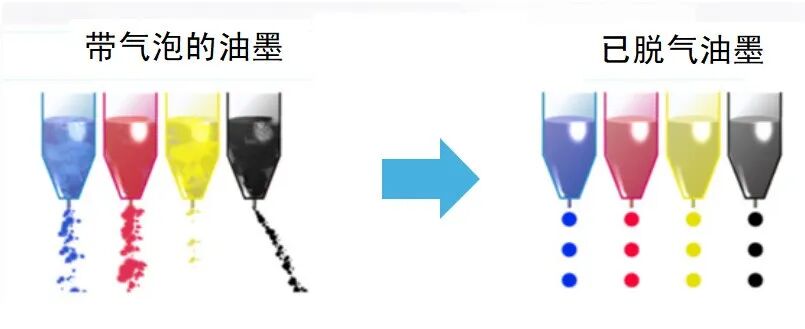

1.喷射稳定性杀手：在压电喷头的高频压力震荡下，溶解气体会析出成微气泡。这些气泡会改变墨腔的液压特性，导致墨滴体积和飞行轨迹失控，表现为随机的斜喷、晕影或断线。对于使用复杂多脉冲波形以实现灰度打印的系统，此问题尤为致命。

2.核心部件气蚀损伤：气泡在喷头墨腔内溃灭时产生的空化效应，会持续侵蚀精密的压电驱动元件与流道壁面。这种损伤是累积性且不可逆的，直接导致喷头性能衰减，寿命大幅缩短。

3.墨水与过滤器损耗：溶解氧气会加速某些水性UV墨水的氧化与颜料絮凝，不仅降低墨水稳定性，更会大幅增加精密过滤器（常用1-10μm级别）的堵塞频率，推高耗材成本。

二、技术核心：膜式脱气的工作原理与关键参数

膜式脱气是目前工业级供墨系统的首选，其效能基于明确的物理定律与工程参数。

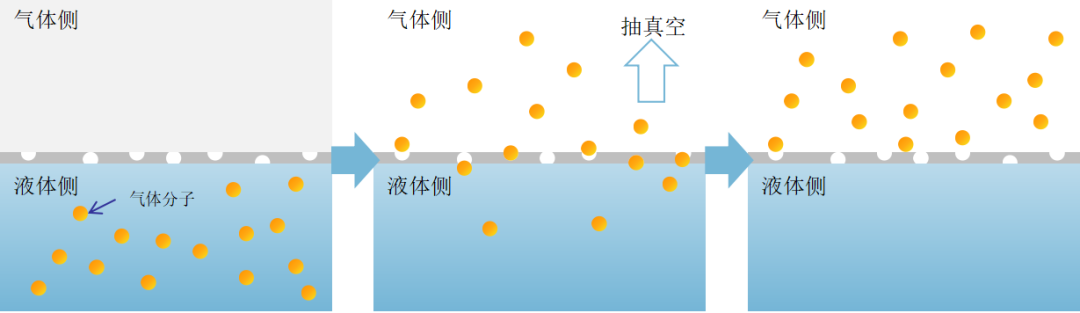

物理机制：严格遵循亨利定律。通过在中空纤维膜（常用PMP等疏水材料）外侧施加稳定的真空负压（典型值：-600至-700mbar，即绝对压力300-400mbar），创造出一个极低的气体分压环境。墨水在膜管内流动时，其内部溶解的气体分子（O₂、N₂）在分压差驱动下，会自发地透过膜壁微孔，被真空系统持续抽除。
技术优势：实现在线、连续、不接触的脱气过程，无需添加药剂，不改变墨水化学性质。

三、系统集成：从“可用”到“稳定”的工程实践

成功集成脱气模块，是实现其价值的关键，这要求对系统有全局性的理解。

1.核心前提与选型

材料兼容性：此为第一原则。必须严格核查脱气膜材质与墨水配方（溶剂、树脂、单体）的化学兼容性。错误匹配会导致膜管溶胀、击穿，造成整桶墨水污染的重大事故。
真空系统稳定性：真空泵的稳定性直接决定脱气效率。要求其能持续维持目标真空度，且波动范围小。廉价的、脉动大的真空泵是系统稳定性的短板。
流量匹配设计：脱气效率与墨水在膜管内的滞留时间相关。必须根据模块的额定流量（例如，为适配Spectra/Dimatix等喷头，单路流速常设计为≤50 mL/min）来设计或校准供墨泵，确保流量在高效脱气区间。

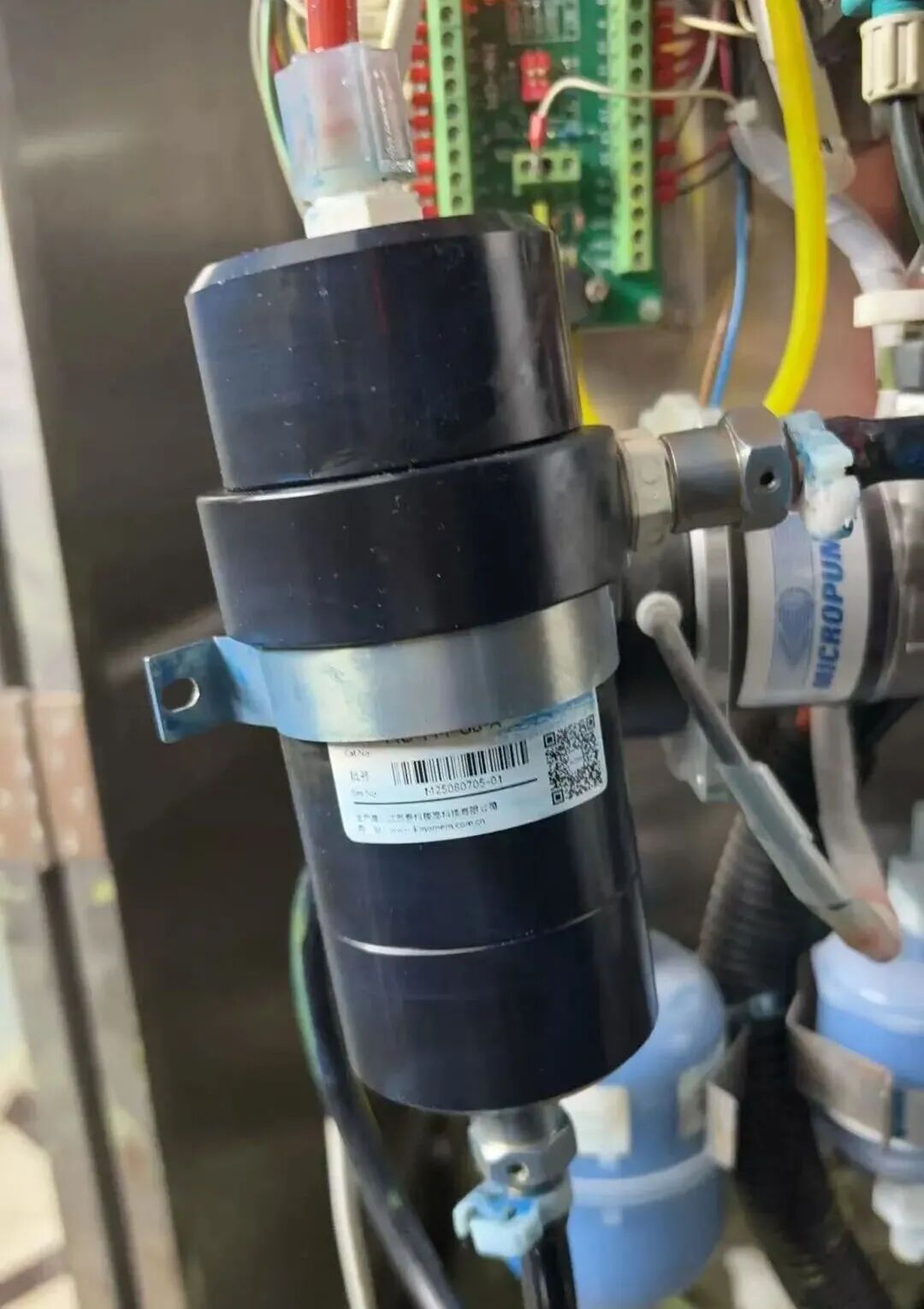

2. 安装布局与管路设计

最佳位置：规范的集成方案为：主墨桶 → 供墨泵 → 前置过滤器（≥1μm）→ 脱气模块→ 主过滤器→喷头。此布局确保了进入喷头的墨水已完成过滤与脱气。
“前半段”与“后半段”：这是集成的核心概念。
- 前半段（脱气模块之前）：关注过滤与供墨稳定性。
- 后半段（脱气模块之后）：必须追求绝对的气密性。任何接头、密封圈的微小泄漏都会让空气反向渗入，使脱气效果归零。推荐使用高性能的派克接头或类似产品。

1.系统清洗：使用与墨水兼容的清洗液，对现有墨路进行彻底冲洗，清除残留杂质。

2.模块串接：使用快插接头将脱气模块接入主墨路，便于日后维护与更换。

3.真空回路搭建：连接真空泵与模块，确保所有真空管路密封良好。

4.系统调试与验证：

- 离线测试：断开喷头，让墨水在回路中循环。启动真空泵，确认真空度能快速达到并稳定在设定值（如-650mbar）。
- 保压检漏：循环运行30分钟以上，严密观察真空表示数有无漂移，检查所有接口。
- 在线验证：连接喷头，从低频率开始测试打印，逐步升至满载工作频率，通过打印测试图观察斜喷、断线现象的改善情况。
